干货分享｜超声波加湿器原理超详细讲解

　　加湿器是一种能够使空气起到湿润的效果的一种用电器，按照加湿原理一般分为三大类：热加湿型、风机加湿型以及超声波加湿型三种；按照用途分为家用、商用、工业用。

　　超声波加湿器原理

　　超声波加湿器原理是利用超频震荡(震荡频率为1.7MHz，也有2.4MHz的)，通过使用雾化片的高频谐振，将水珠打散成5微米左右的微小漂浮颗粒，在风机的作用或者自然状态下远离水面，这样不断的产生悬浮的水雾，最终达到空气湿润的效果。因为1.7MHz超过了人的耳觉听力，因此超声波加湿器由此而得。

　　超声波加湿器组成

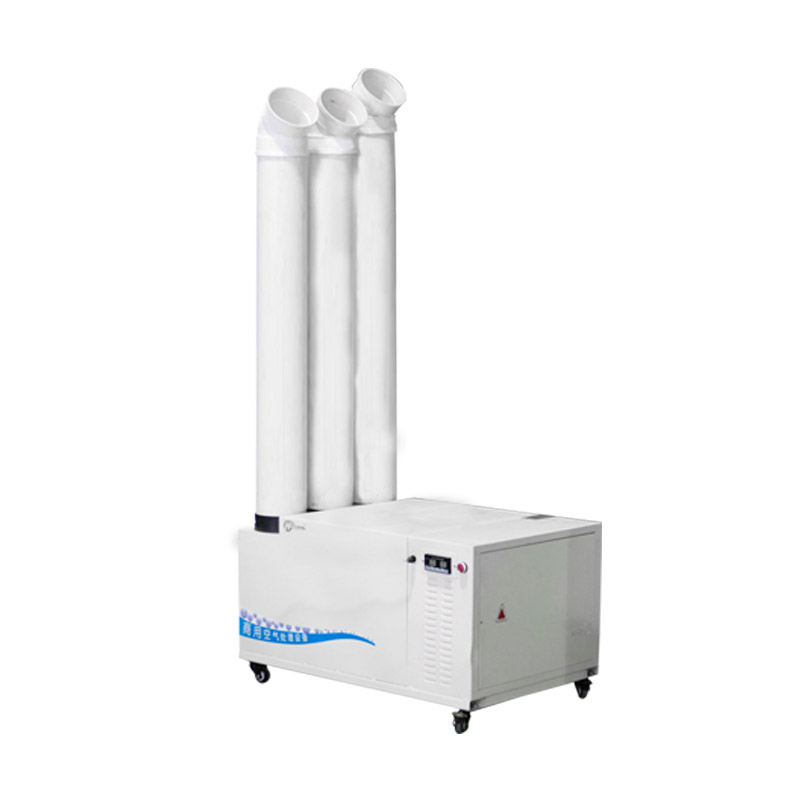

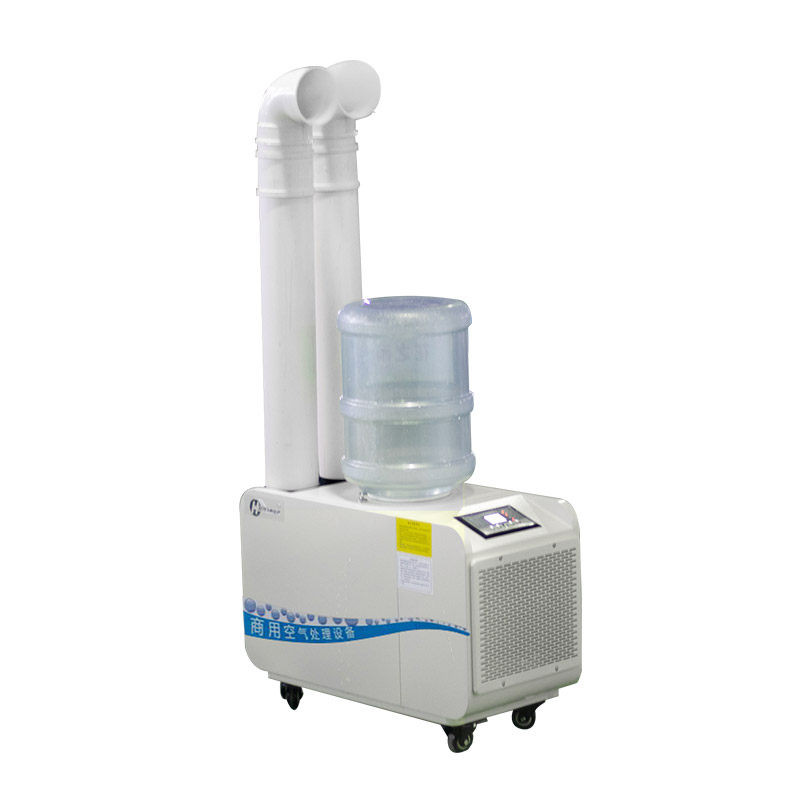

　　超声波加湿器一般有组成：电源供电、电源开关、水位检测、雾量控制、工作状态显示、风扇输出控制、雾化片等组成，下图是整体产品图。

　　1、电源供电

　　电源供电部分一般是双路输入，一路是给风扇供电，一路是给震荡板供电，如果震荡板和风扇电压一样可以作一路也可以。如果电源板用到变压器，经降压、整流以及滤波之后给振荡电路以及风扇供电，这种相对开关电源电路较为简单简单，但是变压器也显得过为笨重，特别是对于迷你型的加湿机来说可以说是一种负担，但是使用开关电源电路设计有时候会复杂一点，看实际情况需要。

　　2、电源开关

　　这里的电源开关作用是开启电源，如果是电位器调节雾量大小的话，电位器开始的位置是电源开启的位置，旋转电位器开启电源的同时也开始调节加湿量大小，但是如果用PWM信号控制的话，这个连接位置可以直接短路即可。

　　3、水位检测

　　水位检测现在多数是采用磁簧开关和磁环一起配合来检测是否缺水。磁簧开关是一种磁敏开关，通常由两个软磁性材料做成，简单点说就是两片簧片没有外加磁场时候是未接触的，一旦遇到足够的磁场就会闭合。因此不缺水时，磁环被水漂浮起来，磁场使磁簧开关闭合，控制板检测到信号发生变化，振荡电路开始工作，绿色指示灯发光，同时开启加湿；当缺水时，由于水面下降导致磁环远离磁簧开关，此时磁簧开关触点打开，加湿器停止加湿并断开一切输出，红色此时显示缺水状态。还有一种是水面探针检测缺水，这种较少应用。

　　4、雾量控制

　　雾量调节一般有两种方式调节：PWM信号和电位器。如果是电位器调节的话，很多的加湿器基本上都是通过调整调节振荡管的偏置来实现的，而PWM信号是给一个信号输入，不管是电位器还是PWM调节，其实归根结底都是通过调节电压输入大小，通过分压原理调节。一般的，机械式的加湿器采用电位器调节，而电子式的加湿器采用PWM信号控制。

　　5、工作状态显示

　　这里以红绿双色灯来表示加湿和缺水不加湿两种状态，当缺水时候，雌黄开关触点释放，同时红色LED灯亮起来，表示此时已经缺水；当不缺水时候，雌黄开关触点闭合，同时绿色LED灯亮起来，表示此时不缺水。也可以用数码屏等显示不同的工作状态。

　　6、风扇输出控制

　　风扇电压一般是12V、24V、36V等，震荡板把水珠打散成微小颗粒要通过风扇不断吹散，这样就不断形成水雾，当检测到缺水时候，风扇同时也关闭。风扇也可以在控制板上面，看具体的震荡板电路。

　　7、雾化片

　　雾化片是一种陶瓷材料制作而成，可以通过通过高频震荡，将水珠打散成水雾的一种特殊物体，一般是圆形的，两根线采取屏蔽线。

　　现在的加湿器发展的越来越成熟，震荡板也趋于模块化，有些震荡板还自带防干烧功能。一般只需要设计控制电路、电源电路、显示电路即可，而且功能越来越复杂，有些加湿机还带UV灯除菌功能、带温度、湿度自动控制功能、带负离子功能等。

　　加湿器用途

　　①在加湿雾化过时候释放大量的负离子，与空气中漂浮的粉尘等颗粒发生静电式效应，使其沉淀，湿润空气的同时也能净化空气；

　　②干燥的环境容易容易引起呼吸系统疾病，湿润空气可以减少疾病的发生。
